产品介绍

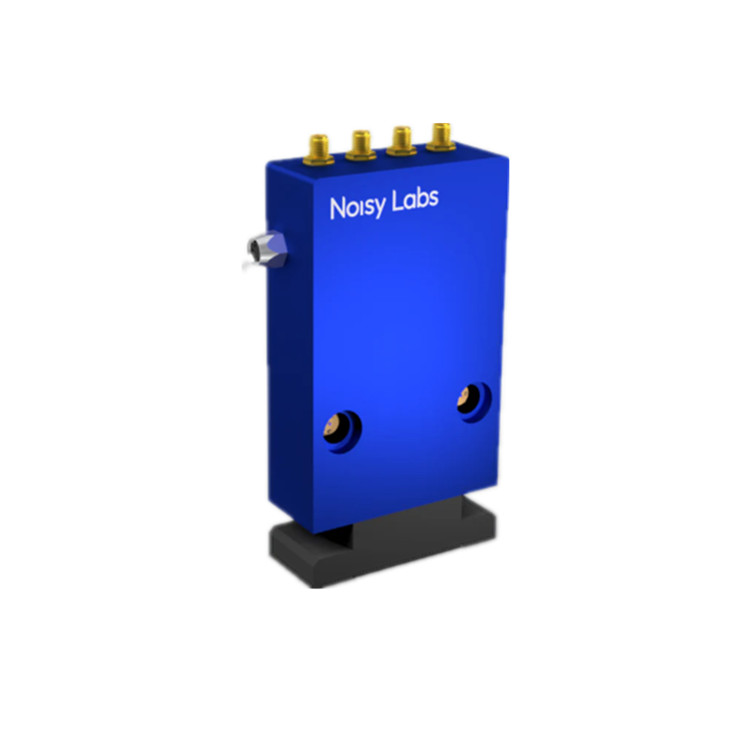

平衡同调检波器由两个光电二极管组成，用于检测光信号。每个二极管分别被激光束照射，并将入射光信号转换为光电流。这两个光电流之间的差值被转换为电压。生成的电压可通过直流输出端直接提取。交流输出端提供经300kHz截止频率高通滤波器处理的电压信号。此外，平衡式检测器支持将电压信号与解调信号混合处理，混合结果可从解调输出端获取。解调输入端及直流、交流、解调输出端均配备SMA接口。
性能特点
- 在特定应用场景下，探测器仍可在该限值之外有效工作。
- 在平衡同频检测中，信号由本振放大。理想情况下，这种放大应呈线性关系——本振功率翻倍应导致信号振幅翻倍。
- 这款平衡同相检测器采用高共模抑制比（CMRR）设计，电子噪声低，适用于激光物理与量子光学领域的广泛应用。可提供针对不同波长优化的光电二极管。
技术参数
|
产地 |
德国 |
|
中心波长 |
1064 nm |
|
量子效率 |
typ.>95%,max.>99% |
|
有效区域直径 |
500 µm |
|
共模抑制比 @1 MHz |
>50 dB |
|
入射角 |
10° |
|
总输入功率 |
max.20 mW |
|
3dB带宽 |
18 MHz |
|
暗噪声清除度 @ 5MHz |
20 dB |
|
射频输入频率 |
0.15...100 MHz |
|
射频输入功率 |
typ.7 dBm,max.12 dBm |
|
交流高通截止频率 |
300 kHz |
|
输出阻抗 |
50 Ω |
|
直流输出电压 |
±5 V |
|
供电电压 |
±12 V |
|
工作温度范围 |
15...35 °C |
|
湿度 |
max.50 % |
|
尺寸(宽 x 高 x 深) |
80 x 138 x 29 mm |
