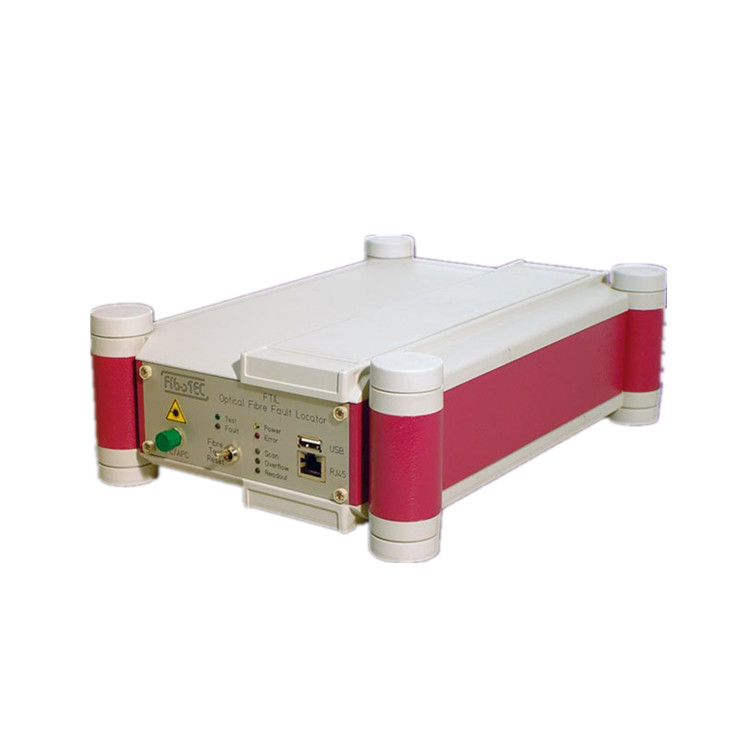

fibotec光纤定位器Fibolocator 80(FTIL-FI2 xxx 03 M02)
199 阅读
- 品牌名称：fibotec
- 规格型号：Fibolocator 80(FTIL-FI2 xxx 03 M02)
- 产品资料：Fibotec光纤定位器Fibolocator.pdf
产品介绍
Fibolocator 是一款创新型设备，用于空间解析和表征光纤中的断裂和反射故障。该设备采用相关光时域反射法 (OCT) 原理。与标准 OTDR 类似，它基于背向散射分析，但使用连续波 (CW) 激光源。由于对测试信号和检测复杂度的要求较低，OEM 模块的成本非常低。
使用连续波激光器时，由于光谱宽度可定制，因此可提供多种波长选择。这使得 Fibolocator 80 能够在线监测采用 ITU 网格 DFB 二极管的网络，以及用于布拉格光栅光纤传感器的检测。Fibolocator 2500 专为在质量保证 (QA) 和生产过程中以高的分辨率测定光纤长度而设计。
分辨率不受测量跨度限制，并且由于采用相关原理，还可以监测（放大）光纤的某些部分。与脉冲 OTDR 相比，其优势在噪声光纤中也得以体现。
性能特点
- 灵活选择波长
- 高分辨率
- 低成本模块，带数据接口

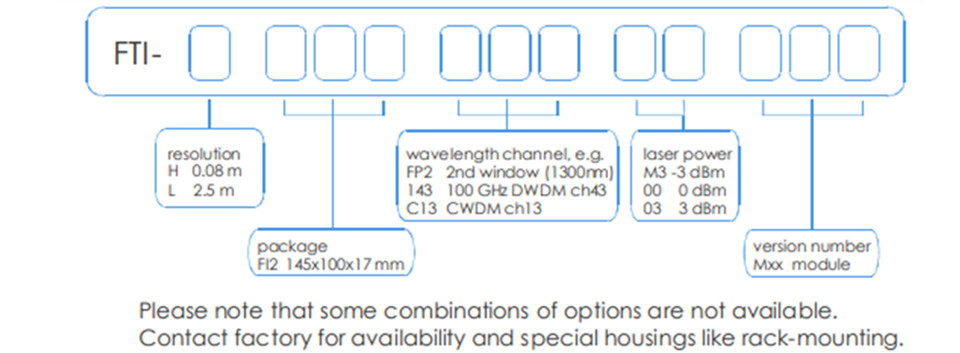

选型指南
可选功能与配件
其他模块和仪器包（待商议）
特殊波长选项（取决于激光器和SLD的可用性）
更多数据点（待商议）
用于显示、分析和记录数据的软件
RS-232转USB转换器
技术参数
|
产地 |
德国 |
|
波长范围 |
1270 - 1650 nm |
|
测试信号功率 |
3 dBm |
|
水平参数 |
|
|
分辨率 |
2.5 m |
|
测量点数 |
256 |
|
垂直参数 |
|
|
分辨率 |
16 bit |
|
灵敏度 |
-100 dB |
|
动态范围 |
典型值 27 dB |
|
尺寸 |
145 x 100 x 17 cmm（模块） |
|
|
210 x 290 x 95 cmm（仪器） |
|
重量 |
< 500 g（仪器 < 4 kg） |
|
电源 |
max.3 A @ 5V DC（模块） |
|
|
< 40 W @ 100-240 V AC/50-60 Hz（仪器） |
|
工作温度 |
0°C...40°C（无凝结） |
|
储存温度 |
-40°C...85°C |
