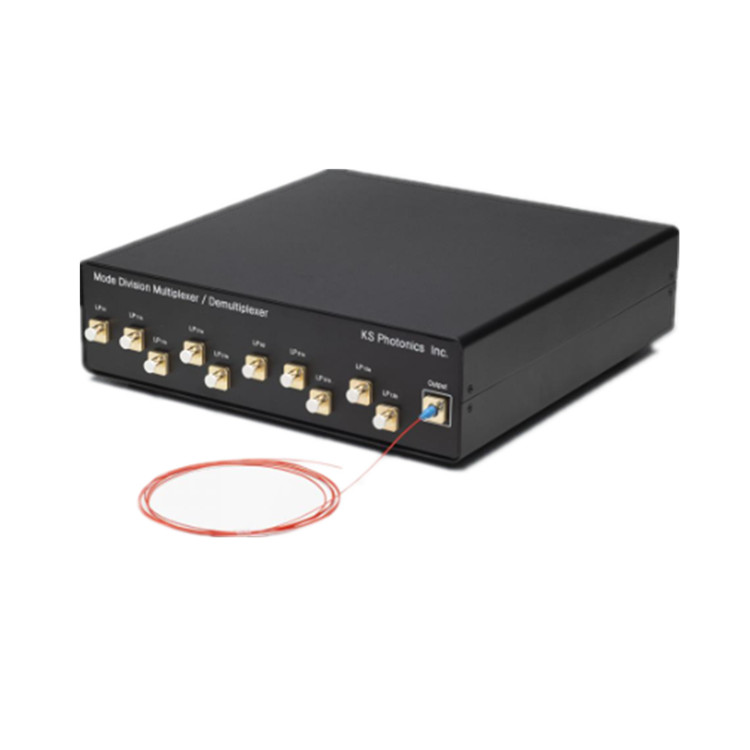

KS Photonics模分复用器MDDM−6−S−FP−FU
353 阅读
- 品牌名称：KS Photonics
- 规格型号：MDDM−6−S−FP−FU
- 产品资料：KS photonics模分复用器MDDM−6.pdf
产品介绍
模分复用器/复用器 (MDDM) 将单模光纤 (SMF) 中的 LP01 模式转换为少模光纤 (FMF) 中所需的高阶模式，反之亦然。侧面抛光的SMF和FMF半耦合器配合使用，可在两根光纤之间实现有效率的倏逝模式耦合（另请参阅侧面抛光光纤和模式选择耦合器）。该器件在宽波长范围内表现出高耦合效率和模式消光比。此外，这种配置提供了独特的灵活性，可以从 3 模 MDDM 开始，并在需要时添加另外 3 个模式。MDDM 适用于模分复用通信系统或传感器系统。
性能特点
- 全光纤结构
- 低损耗模式复用/解复用
- 通信频段优化
- 可选带连接器或不带连接器
- 可扩展至 6 模式复用器（3 模式复用器）
- 可定制模式数量（LP01 / LP11 a, b / LP21 a, b / LP02 / LP11 a, b / LP21 a, b 等）
技术参数
|
产地 |
韩国 |
|
工作波长 |
1460 nm – 1530 nm |
|
输入接口类型 |
FC/PC |
|
输出接口类型 |
FC/UPC |
|
尺寸 |
50(高)×220(宽)×250(深) mm |
|
波长范围 |
1515 - 1590 nm |
|
波段优化 |
1530 - 1565 nm（C 波段） |
|
结构 |
全光纤 |
|
连接器 |
带/不带 |
|
复用器扩展 |
6 模式 |
|
模式数量 |
可定制 |
产品应用
光通信中的模分复用
高阶模式的激发
模式组复用
