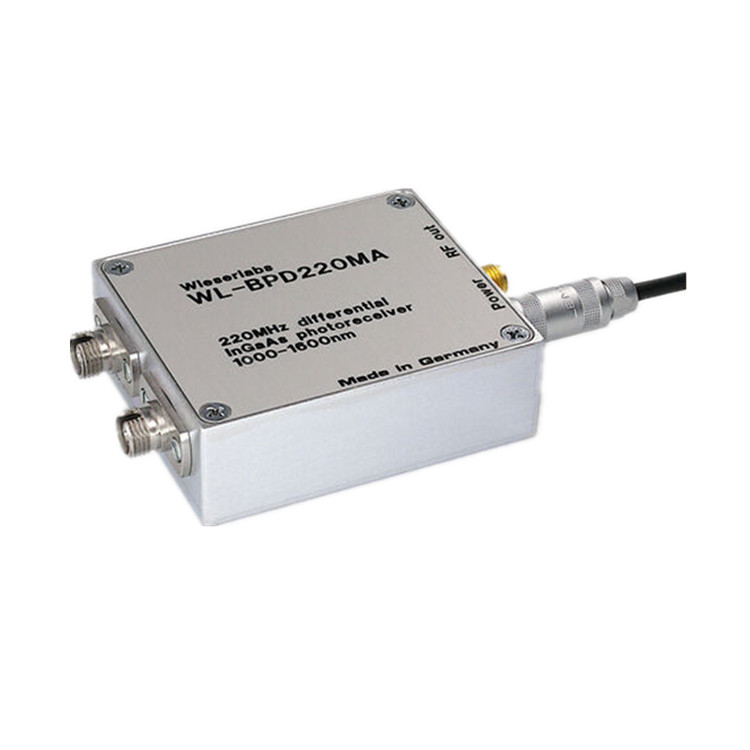

Wieserlabs光电探测器WL-BPD220MA
428 阅读
- 品牌名称：Wieserlabs
- 规格型号：WL-BPD220MA
- 产品资料：Wieserlabs光电探测器WL-BPD220MA.pdf
产品介绍
BPD220MA 是一款交流耦合高速双平衡 InGaAs 光接收器。它具有高跨阻增益、低噪声以及 220 MHz 的 -3 dB 带宽。BPD220MA 采用坚固的铝制外壳，配备两个 FC 光纤插座和一个 50 Ω 耦合 SMA 输出。它采用 11-15 V 直流单电源供电。可根据要求提供不带外壳的 OEM 版本。
性能特点
- 支持高速光信号检测，适用于中短距离光纤通信（如10 Gbps以下系统）及高速传感应用。
- 将光电流转换为电压信号，提升接收灵敏度，降低对输入光功率的要求。
- 优化电路与材料（InGaAs），减少热噪声和散粒噪声，提升信噪比（SNR），适用于弱光信号检测。
- 坚固铝制外壳提供电磁屏蔽（EMI）和机械保护，适应工业环境或复杂电磁场景。
- OEM 版本可选，可根据需求提供无外壳版本，便于集成到紧凑型设备或定制化系统中。
- 双 FC 光纤插座支持双路光信号输入，适用于平衡探测技术，有效抑制共模噪声（如光源强度波动）。
- 50 Ω 耦合 SMA 接口匹配高速电路阻抗，减少信号反射，确保输出电压稳定性，兼容标准测试设备（如示波器、频谱分析仪）。
技术参数
|
产地 |
德国 |
|
电源电压 (+VS) |
min.11，typ.12，max.15 VDC |
|
电源电流 |
110 mA |
|
3dB 带宽 |
min.20，typ.220，max.235 MHz |
|
截止频率 |
typ.260，max.300 kHz |
|
输出 IP3 |
28 dBm |
|
二次谐波 |
|
|
Pout = 0 dBm |
−40 dBc |
|
Pout = −10 dBm |
−53 dBc |
|
三次谐波 |
|
|
Pout = 0 dBm |
−45 dBc |
|
Pout = −10 dBm |
−47 dBc |
|
噪声谱密度 |
|
|
1 MHz – 250 MHz |
−130 dBm/Hz，max.−125 dBm/Hz |
|
> 250 MHz |
−150 dBm/Hz |
|
噪声等效功率 (NEP) |
typ.20 pW/√Hz，max.35 pW/√Hz |
|
输出阻抗 |
50 Ω |
|
输入波长范围 |
1000 - 1650 nm |
|
跨阻增益 |
|
|
1550 nm |
3500 V/Woptic |
|
1310 nm |
3300 V/Woptic |
|
共模抑制比 |
min.25，typ.30 dB |
|
输入功率（损伤阈值） |
min.10 mW |
|
工作温度范围（无凝结） |
−20...+80℃ |
|
存储温度范围（无凝结） |
−20...+120℃ |

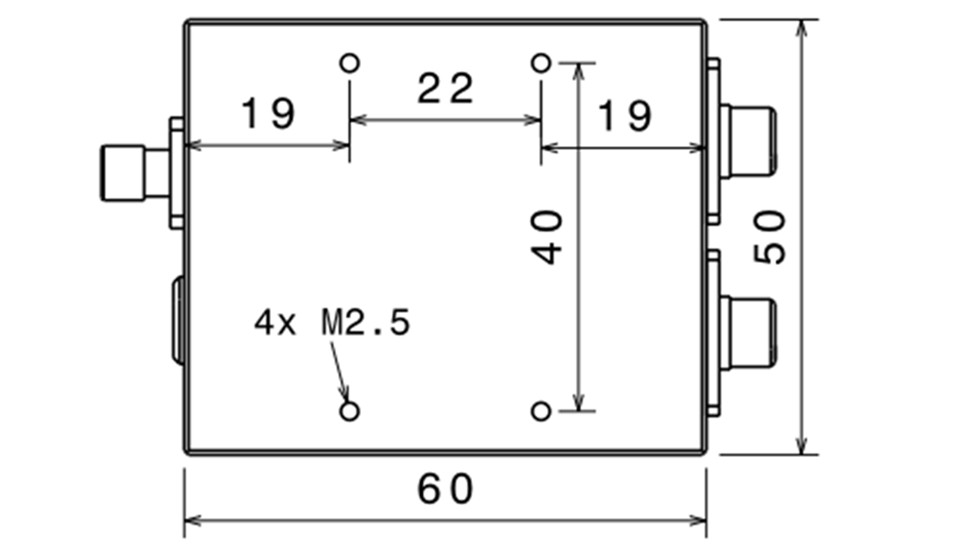

产品尺寸
产品应用
干涉测量法
扫频源 OCT 成像
平衡（差分）检测
也可单端使用
