产品介绍

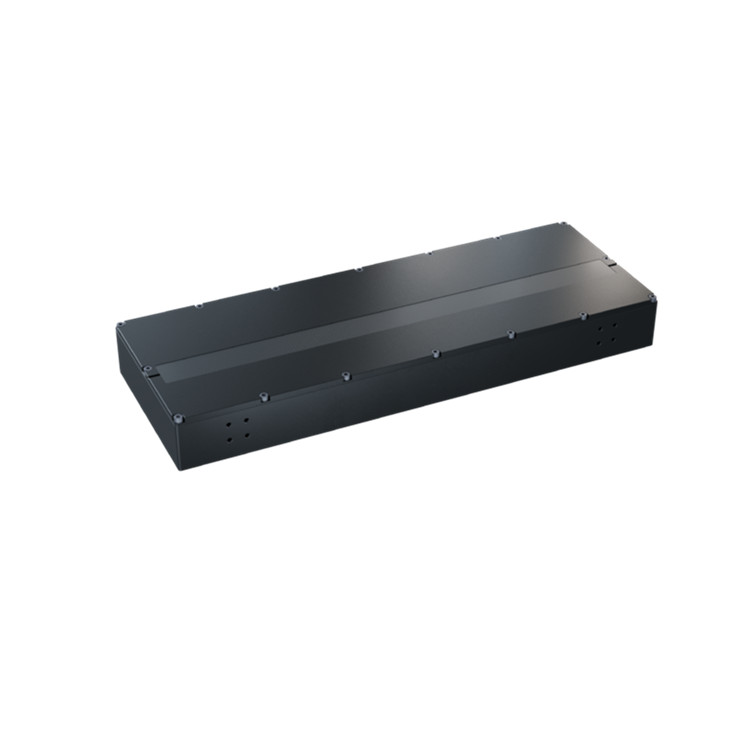

X-Scan T02 是专为严苛工业环境优化的 TDI（时间延迟积分）线阵相机系列。该系列采用高分辨率、高速 CMOS（互补金属氧化物半导体）传感器设计，并升级了前端和后端电子设备，从而更大限度地提升了工业检测的优势。
X-Scan T02 是电池单元和模块在制造流程不同阶段进行质量检测的理想之选。它针对电动汽车电池检测进行了优化，可覆盖所有类型的电池单元。此外，X-Scan T02 系列还适用于对高空间分辨率至关重要的用例。此类应用的示例包括高价值汽车、航空航天和电子零部件及组件以及食品的质量检测。
性能特点
- 基于TDI的平台，采用数字TDI操作模式
- CMOS传感器设计
- 50 μm像素尺寸
- 能量范围：20–200 kV
- 有效区域长度可选：200 mm和400 mm
- 10 Gb以太网接口
- 双向扫描操作
- 缺陷像素映射和校正功能
- 可编程ROI（感兴趣区域）配置
- 像素合并：2倍、4倍、8倍
- 高灵敏度和空间分辨率
- 快速扫描速度
- 智能配置选项
- GigE Vision 协议
- 面向未来、可靠的设计
- 紧凑、符合行业标准的机械结构
- 先进的抗辐射性能
技术参数
|
产地 |
芬兰 |
|
商品号 |
3000038372 |
|
工作模式 |
时间延迟积分 (TDI) |
|
TDI 级数 |
128 |
|
TDI 算法 |
内置 |
|
像素尺寸 |
50 µm |
|
像素矩阵 |
4096 x 128 |
|
有效面积 |
205 mm x 6.4 mm |
|
扫描速度 |
max.1 m/s @ 50 微米像素间距 |
|
TDI 线频 |
20 kHz |
|
能量范围 |
~20–200 kV |
|
机械尺寸 （长 x 宽 x 高） |
250 x 160 x 50 mm |
|
重量 |
5 kg |
|
内置辐射屏蔽 |
有，探测器处X射线束宽度：max.205 mm 型号≤10 mm / 410 mm 型号≤32 mm |
|
X射线寿命 |
10 kGy |
|
准直器 |
有，内置屏蔽准直器 |
|
接口 |
10 Gb 光纤以太网 (FSP+) |
|
数据输出 |
TDI 模式下 12-16 位 |
|
外部触发器支持 |
有，包括 A/B/Z 编码器（差分输入） |
|
工作电压 |
+24 V DC |
|
功耗 |
< 100 W |
|
防护等级 |
IP56 |
|
工作温度 |
0 – +50 °C / 10 – 95 %（无凝露） |
|
存储温度 |
0 – +40 °C / 10 – 95 %（无凝露） |
|
运输温度 |
-10 – +60 °C / 10 – 95 %（无凝露） |
产品应用
在线质量检测：
电池单元和模块
汽车、航空航天和电子零部件及组件
食品
