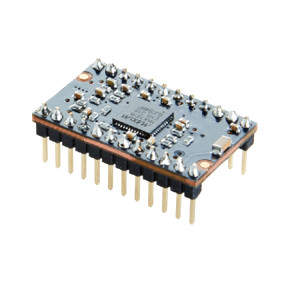

PICOLAS驱动器PL-TEC 1-0305

744 阅读

产品介绍

PL-TEC 1-0305 是一款体积小、安全且精度高的珀耳帖热电冷却器 (TEC) 模块温度控制器。超低漂移斩波放大器可保持 ±0.001 K 的温度稳定性。输出电流（而非电压）直接受控，以消除电流浪涌。独立的加热和冷却电流限值和电压限值可提供高等级别的 TEC 保护。

PL-TEC 1-0305 采用单电源供电，通过在两个同步降压稳压器的输出之间对 TEC 进行偏置，提供 ±3 A 的双极性输出。因此，即使在低负载电流下也能保持温度恒定，而不会出现“死区”或其他非线性。

模拟控制信号可准确设定 TEC 温度。实际 TEC 温度和电流可通过模拟输出监控。此外，独立的过温/欠温输出可在 TEC 温度超出范围时发出指示。片上电压基准为热敏电阻桥提供偏置。通过全新的设计，PL-TEC 1-0305 本身无需散热器或其他冷却方法即可达到其输出功率（max）。

性能特点

技术参数

产地	德国
输出电流	双极 2.5 A，峰值 3 A
输出电流限制范围	- 加热：0 至 3 A- 冷却：0 至 3 A（可通过外部电阻独立限流）
输出电压 max. （参考电源）	- -4.3 至 +4.3 V (@ +5 V)- -2.3 至 +2.3 V (@ +3 V)
输出电压限制	0 至 4.3 V（外部电阻范围）
TEC 温度监控	0 至 1.5 V
电源电压	+3 至 +5 V 单电源
温度稳定性	0.001 K
监控输出	- TEC 温度监控- 过温/欠温输出（集电极开路）- TEC 电流监控
控制输入	- TEC 温度设定值- 使能（TTL 电平）
功耗	< 2.5 W
尺寸	30 x 18 x 7.5 mm
封装	DIP 24-6
重量	8 g
工作温度	-20 至 +55 °C
