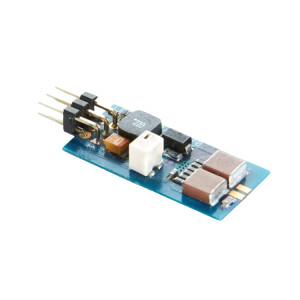

PICOLAS纳秒脉冲驱动器LDP-V 10-70
761 阅读
- 品牌名称：PICOLAS
- 规格型号：LDP-V 10-70
- 产品资料：PICOLAS纳秒脉冲驱动器LDP-V SeriesLDP-V 10-70.pdf
产品介绍
LDP-V 10-70 是目前市面上小型的纳秒脉冲驱动器。该器件针对尺寸和功能进行了优化，在仅 4.8 cm² 的面积内集成了高压直流电源和脉冲级。其典型应用是脉冲激光二极管的控制。这些二极管可以直接安装在 LDP-V 上，无需带状线。二极管须与地（底盘）电气隔离。尽管体积小巧，LDP-V 的设计却非常易于使用。
它无需多个外围电源，只需一个 15 V 直流电源和一个触发信号即可运行。
PicoLAS 的 LDP-V 系列驱动器适用于短脉冲应用领域的激光二极管，结构紧凑，经济有效率。脉冲持续时间可在 1 ns 至 10 µs 之间灵活调节，电流可达 240 A。操作时，仅需 15 … 24 V 直流电源和触发信号。您还可以使用 PLCS-21 控制单元控制多款 LDP-V 驱动器。只需将 PLCS-21 直接插入兼容的 LDP-V 驱动器即可。这补充了数字控制的内部脉冲发生器。驱动器设置可以通过与 PC 的 USB 2.0 通信或通过我们的 PLB-21 控制单元进行。
性能特点
- 超紧凑 OEM 模块：32 x 15 mm
- 5 至 13 A 输出电流
- 上升时间 < 4 ns
- 通过触发输入控制脉冲宽度（10 ns 至 1 µs）
- 重复频率：单次至 100 kHz
- +15 V 单电源供电
- 电流监控器
技术参数
产地：德国
输出电流：2.5 至 13 A
输出电压：max.70 V
内部高压：15 至 70 V，0.1 A，3 W
上升时间：典型值 3 ns，max.4 ns
触发延迟：典型值 36 ns，max.40 ns
脉冲宽度：min.10 ns
脉冲宽度：max.1 µs
触发范围：单次触发至 100 kHz
占空比：max.0.1 %
触发输入：5 V 至 50 Ω
电流监测：2 A/V 至 50 Ω
供电电压：+15 V 0.2 A
功耗：max.2 W
尺寸：32 x 15 x 8 mm
重量：4 g
工作温度：-20 至 +55 °C
产品应用
激光雷达、测量、点火、测距、生物化学……
