产品介绍

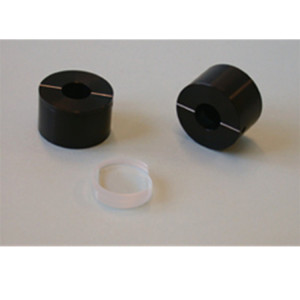

液晶扭转向列偏振旋转器（TN 单元）在需要将线性偏振方向旋转一定角度（通常为 45° 或 90°）时非常有用。当光线穿过 LC 扭转向列电池时，其偏振会随着分子的旋转而旋转。笔记本电脑的屏幕也是基于同样的效果。在光学系统中，偏振通常是通过石英延迟板（λ/2 或 λ/4 板）旋转的。石英板具有高质量和良好的透射性能，尤其是在紫外线区域。不过，这种板也有一些缺点： 它们价格昂贵，仅适用于较窄的光谱带宽，入射角度较小（视场角小于 2°）。因此，液晶向列电池具有较大的入射角，可在从可见光到近红外的很大光谱范围内工作（如果它们足够厚的话），而且价格较低。此外，通过在 TN 电池上施加电压，还可以 “关闭 ”偏振旋转。此外，在交叉偏振片之间放置 90° 扭曲电池时，还可将其用作快门。
性能特点
- l/2 板可提供非常宽的波长范围
- 可选择关闭旋转效果
- 与两个交叉偏振片结合使用，可用作光学快门
- 与脉冲激光器（如 fs 激光器）兼容

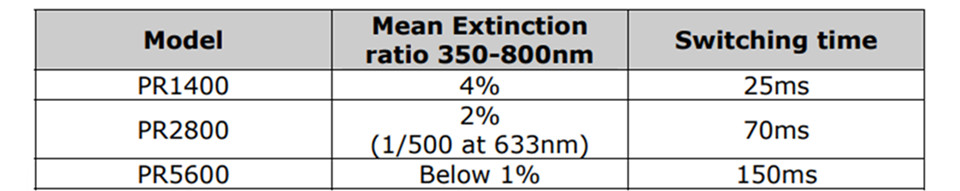

选型指南
技术参数
产地：瑞士
平均消光比 350-800nm：2%（633nm 时为 1/500）
切换时间：70 ms
扭转：45° 或 90°（可定制扭转角度）
扭转精度：±1
输出椭圆度：0.1 至 10%（取决于型号和波长）
波长范围：350-1800 纳米
有效区域：10 毫米或 20 毫米（直径）
透射率：> 85%（可见光）
缓速器材料：向列液晶
基板：玻璃
波前畸变：< lamda/4
温度范围：15℃-35℃
抗反射涂层：宽带 VIS
阻滞温度依赖性：约 0.5%/°C（取决于波长）
外壳尺寸：直径 25 毫米 深 15 毫米
