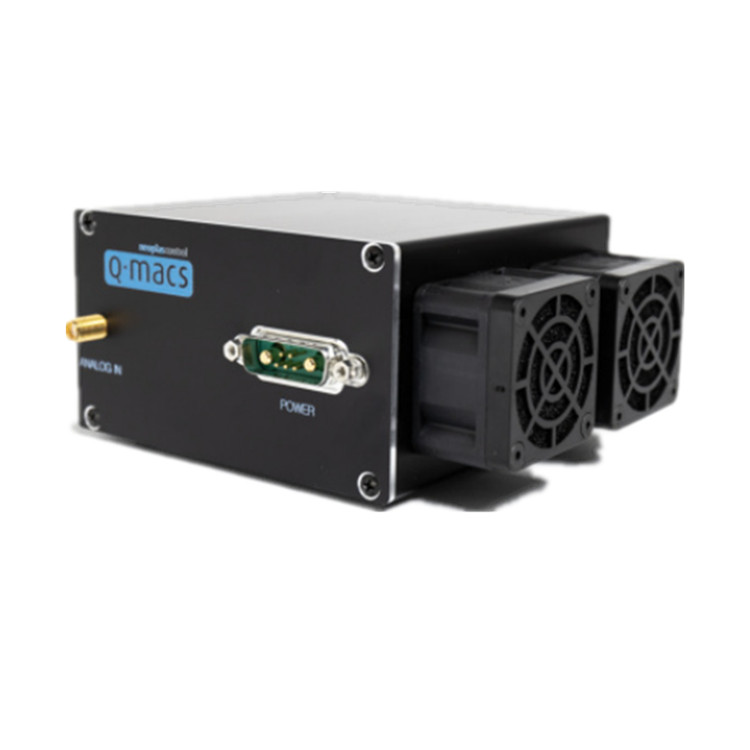

neoplas连续波激光器Q-MACS Basic CW
638 阅读
- 品牌名称：neoplas
- 规格型号：Q-MACS Basic CW
- 产品资料：neoplas连续波激光器Q-MACS Basic.pdf
产品介绍
为了满足驱动低电流消耗连续波激光器的低噪声电流生成要求，我们专门开发了 Q-MACS Basic CW 驱动器单元。除了激光电流生成之外，该驱动器模块还集成了高精度温度控制器。与 Q-MACS Basic CW 一起使用的常见激光封装是 HHL（高热负荷）封装。与散热器 Q-MACS Cube 结合使用时，Q-MACS Basic CW 甚至可以让 C 型安装座等开放式安装座上的激光器安全运行。Q-MACS Basic CW 驱动器在实验室实践中用作独立模块，也可用作客户自有系统解决方案中的 OEM 组件。
性能特点
- Q-MACS Basic CW 是一款紧凑型高性能激光控制器，包括 TEC 和激光电流驱动器。
- 激光控制器用于驱动带接地阴极的单个连续波 (CW) 激光器。激光控制器的设置通过 RS232 接口实现，允许在将控制器与激光器一起使用之前对其进行配置。通过此通信接口可以调整 PID 参数、NTC beta 值、TEC 电流限制、温度保护值和自定义命令。为了实现现场自主操作和更换，所有配置参数都可以存储在内部 EEPROM 中。
- 凭借其功能，Q-MACS Basic CW 成为专为 CW 激光源应用而设计的各种基于激光的系统的基本组件。
- 它是一种多功能激光驱动器系统，适用于各种红外吸收光谱应用。
- 其坚固性和紧凑性使其成为作为 OEM 模块集成到工业产品中的理想选择。
技术参数
产地：德国
尺寸：125mm x 61mm x 105mm（长x高x深）
不含连接器
重量：<500 克
供电电压：24 VDC <60 W@D-SUB7W5 公头
激光连接器：D-SUB9W7 母头
热管理：两个风扇处于连续模式
RS232：+/-12V，57600波特@D-SUB7W5 公头
TTL 启用输入：12V@D-SUB7W5 公头
模拟电流设定点：0V 至 3,25V@SMA 母头
传输函数 2,5V/A
电流max.：1.1 A
顺从电压max.：20V（发货前定义）
平均噪声密度：<2nA/Hz1/2@1 kHz 至 100kHz
RMS 噪声：<1 µARMS
调制带宽：12 kHz
TEC 电压max.：15 V
TEC 电流max.：±3 A
控制环路可配置软件 PID
工作温度：-15℃ 至 40℃
工作湿度：15 % 至 75 %（相对）
存储温度：-55℃ 至 70℃
存储湿度：10 % 至 100 %（相对）
