产品介绍

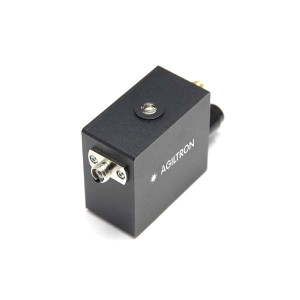

HSDT 系列高速光纤耦合检测器专为带宽超过 1 GHz 的高保真响应而设计。与放大型探测器不同，HSDT 采用低噪声直流偏置，可避免信号失真，尤其是在高频率下。因此，它非常适合测量快速瞬态信号，对入射光线性响应。HSDT 采用光电导模式工作，使用内部电池或直流电源的反向偏压，入射光会产生电流。可添加一个并联电阻，将探测器电流转换为电压，从而更大限度地提高响应速度。为获得更高性能，特别是由于布线影响，应在示波器输入端使用 50 欧姆电阻。我们为此提供了一个 BNC 50 欧姆假电阻。如果要测量长度超过 500 ns 的激光脉冲，建议使用 1k 至 10k 欧姆的并联电阻。
h 信号通过 SMA 连接器输出，便于使用示波器或其他测量电子设备进行监测。该装置包括一个带扭转开关的内置电池，以及一个用于外接直流电源的连接器，方便操作。还可选配壁挂式直流电源。HSDT 探测器非常适合测试和测量应用，包括数据通信、模拟微波和高速光子学方面的研究。
性能特点
- 2 千兆赫
- 800-1700 nm
- 低信号失真
- 2 千兆赫高带宽
- 光纤耦合
- 电源供应商操作
- 电池操作
- 快速响应

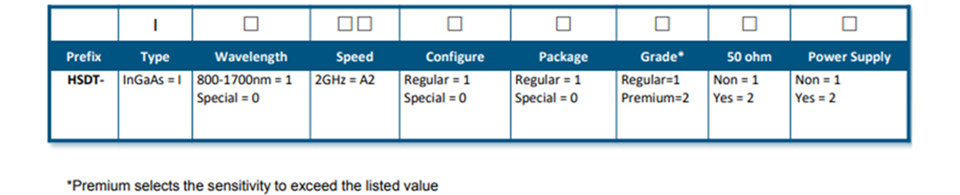

选型指南
可选功能与配件
50 欧姆并联电阻器
低噪声壁插式电源
A23 电池
技术参数
产地：美国
探测器直径：80 µm
波长响应：800...1700 nm
峰值响应：0.9 A/W
电容：0.3 pF
上升/下降时间：80 ps
带宽max.：DC 2 GHz
NEP：2x10-15 W/Hz
暗电流：1.5 nA
光损伤阈值：min.50 mW
工作温度：0 50 °C
光输入：FC
电气输出（直流耦合）：SMA
电池：A23，12V，40mAh

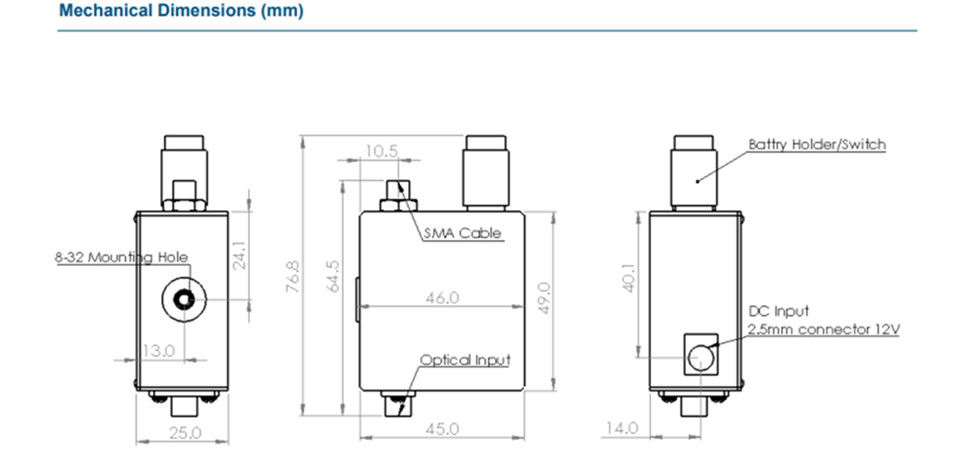

产品尺寸
产品应用
一般实验室使用
仪器
