产品介绍
NxM PM 耦合器/分路器基于星形/树形配置的级联 2x2 熔合耦合器，具有光损耗低、均匀性好和消光比高等特点。与其他方法相比，该器件在宽波长和温度范围内的分光性能在行业内是创新的。可根据客户要求进行配置。我们生产的 NxM 单模耦合器的光谱范围从 370 纳米到 2400 纳米。耦合器在组合光束时会产生显著的损耗；例如，50/50 耦合器在组合时会对每束光产生 50% 的损耗。
性能特点
- 超低 PDL
- 低过剩损耗
- 低插入损耗
- 高指向性
- 稳定可靠

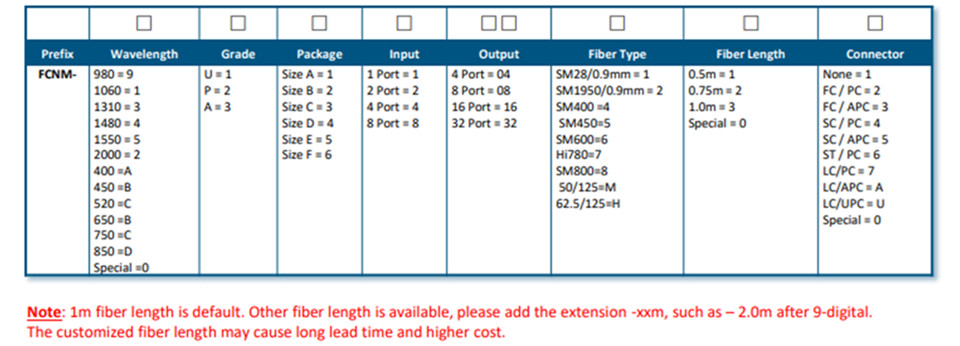

选型指南
技术参数
产地：美国
N x 4 分线器模块
带宽：± 40 nm
插入损耗max.
Grade U：6.8 dB
Grade P：6.8 dB
Grade A：7.2 dB
过量损耗（典型值）
Grade U：0.3 dB
Grade P：0.3 dB
Grade A：0.5 dB
均匀性max.
Grade U：0.7dB
Grade P：0.7 dB
Grade A：0.9 dB
PDL max.
Grade U：0.02 dB
Grade P：0.2 dB
Grade A：0.2 dB
工作功率：max.5 W
工作温度：-20 ~ +85 °C
存储温度：-50 ~ +85 °C
封装类型
A：18 x 114 x 140 mm
B：29 x 130 x 132 mm
C：10 x 80 x 100 mm，用于 900um 管
产品应用
电信
光测试系统
无源光网络
光功率分配器
