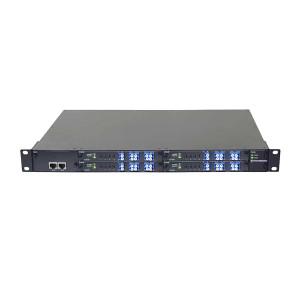

Agiltron数字链路系统RFOF-22101L2R121
- 品牌名称：Agiltron

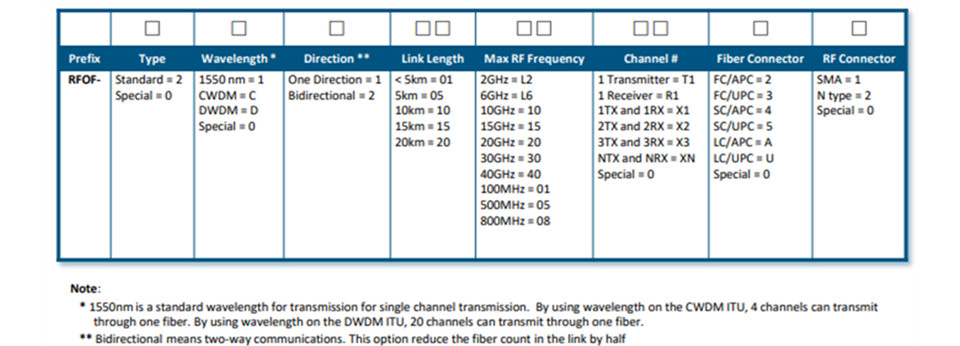

- 规格型号：RFOF-22101L2R121
- 产品资料：Agiltron数字链路系统RFOF-22101L2R121.pdf
该系列光纤射频链路可通过光纤链路传输模拟和数字射频信号，带宽高达 40 千兆赫，传输距离可达 max.20 千米。它通过高线性度 DFB 激光器（发射器）将输入射频电信号转换为光信号，并通过高线性度光电二极管和低噪声放大器（接收器）在光纤链路的另一端将光信号重新转换为射频信号。这对发射器和接收器组成一个收发器，提供一个透明的数据传输通道。它们的波长为 1310nm、1490nm 和 1550nm，具有多功能波分复用（WDM）功能。例如，使用两个不同波长的收发器和相匹配的波分复用电缆适配器，可通过单根光纤链路建立双向射频通信。另一个例子是，通过将三个不同波长的收发器与我们的波分复用电缆适配器组合在一起，可以通过一条光纤链路传输三个通信信道。模块采用坚固的铝制外壳包装。
RFOF 模块适用于电信、卫星、射电望远镜、分配天线、广播音频和视频以及定时同步。例如，点对点天线可以通过光纤电缆连接到控制室几米到几公里以外的地方；基站可以通过光纤连接到远程扇区天线；卫星天线可以通过光纤电缆连接到远程站点。
- 01 ~ 40 GHz
- 高达 100 km
- 色散补偿
- 损耗补偿
- 模拟或数字
- 低失真
稳定
产地：美国
光波长：1550 ± 20 nm
光输出功率：2...8 dBm
光输入功率：-16...-6 dBm
射频频率范围：0.01...40 GHz；20...800 MHz
平坦度：max.6 dB
射频输出功率（@-10dBm 光输入）：-30 dBm
输入射频回波损耗：min.10 dB
射频输入功率：-45...-30 dBm
射频 AGC 变化：± 2 dB
IMD 2 阶（两个 -20 dBm 的输入音调）：min.32 dB
IMD 3 阶（两个输入音调，-20dBm）：min.55 dB
噪声（0dB 射频增益，0dB 光衰减）：-90...-130 dBm/Hz
链路增益：0 dB
延迟：min.60 ns
光纤类型：单模，9μm /125μm
射频阻抗：75 Ω
射频连接器：F-Type
功耗：min.3 W
重量：0.5 千克
工作温度：-20...50 °C
存储温度：-45...85 °C
GSM 直放机
CDMA 直放机
WCDMA 直放机
PHS 直放机
数字电视直放机
广播直放机
