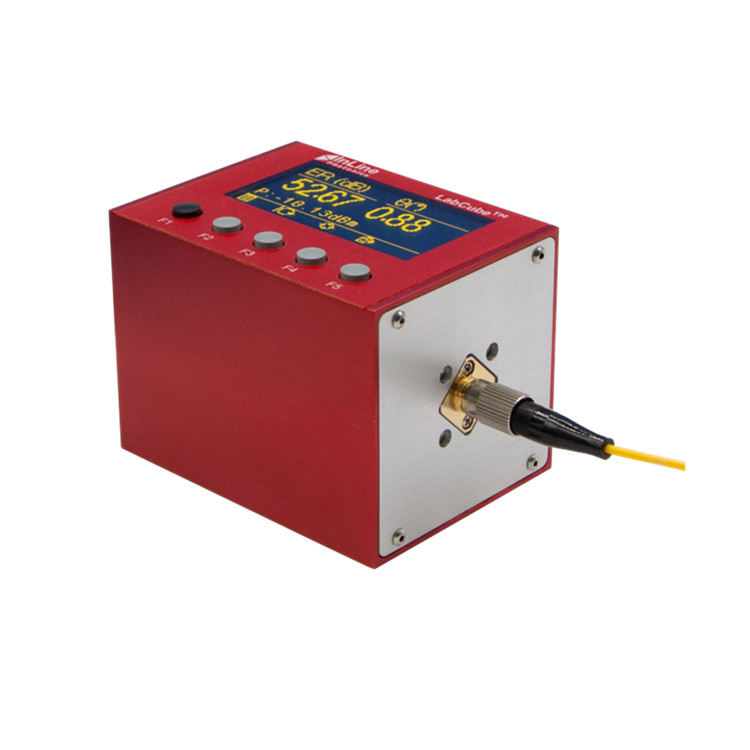

CUBE-ER100 是一款基于旋转偏振器的偏振消光比 (PER) 计，适用于光纤和自由空间光学应用。由于其体积小巧且测量速度快（高达每秒 50 点），因此可以轻松集成到 PM 光纤自动对准系统中。
它具有一个全速 USB 2.0 端口用于远程控制，一个 UART 端口用于不同 CUBE 之间的互连，两个模拟输出用于 PM 光纤自动对准系统的闭环控制，以及两个通用 TTL 输入/输出用于测量和控制同步。CUBE-ER100 可与偏振立方体（max）CUBE-PM100 配合使用，对 PM 光纤线轴、线圈和组件进行快速准确的 PER 和角度测量，而无需拼接内联偏振器和 PM 连接器。
CUBE-ER100 模块有一个 FC 适配器作为默认输入；其他输入附件可用于 SC 和 LC 连接器、PM 准直器、光纤阵列、PIC 芯片、自由空间平行光束和自由空间点源。CUBE-ER100 模块还可以堆叠，以同时测量 PM 耦合器、PM 分路器、铌酸锂 IOC 等的多个输出。
- 高 PER (>52dB)
- 适用于 DFB 和 ITLA 激光器
- 一个装置覆盖 600nm~1600nm
- 光纤阵列、MPO 和准直器的配件
- 自由空间光源的 PER 测量
- 适用于高功率激光器
产地：美国
工作波长范围：600~1600 nm
校准波长：630, 850, 980, 1060, 1310, 1550 nm
1310 或 1550 nm 的 PER 范围：0~52dB 输入功率 -5 至 11dBm @1550nm
0~50dB 输入功率 -5 至 11dBm @1310nm
0~40dB 输入功率 -20 至 -5dBm
0~30dB 输入功率 -30 至 -20dBm
630, 980 或 1060 nm 的 PER 范围
0~40dB 输入功率 -5 至 11dBm
0~35dB 输入功率 -15 至 -5dBm
输入适配器：FC/LC/SC 光纤适配器
自由空间光束适配器
光纤阵列适配器
光功率范围：-65~11dBm @ 1310/1550nm
PER 分辨率：0.05 dB
角度分辨率：0.028°
PER 精度：0.05 dB+PER*0.7%
Abs.角度精度：1°
角度重复性：±0.06°
光功率测量精度：±0.5 dB
光功率分辨率：0.02 dB
测量模式：连续、跟踪和手动模式
工作温度：0~40 °C
显示屏：2.42 英寸 128x64 OLED 图形显示屏
电源：DC 15V / 1A
通信接口：USB 和 UART
GPIO：DB9 连接器，包括两个模拟输出、两个 TTL 输入/输出触发器
尺寸：63.5 x 63.5 x 85 mm
带 PM 尾纤的组件的 PER 测量
光纤阵列/MTP 的 PER 测量
波导芯片的 PER 测量
DFB 或 ITLA 激光器的 PER 测量
高功率激光器的 PER 测量
带 PM 光纤的设备自动对准
