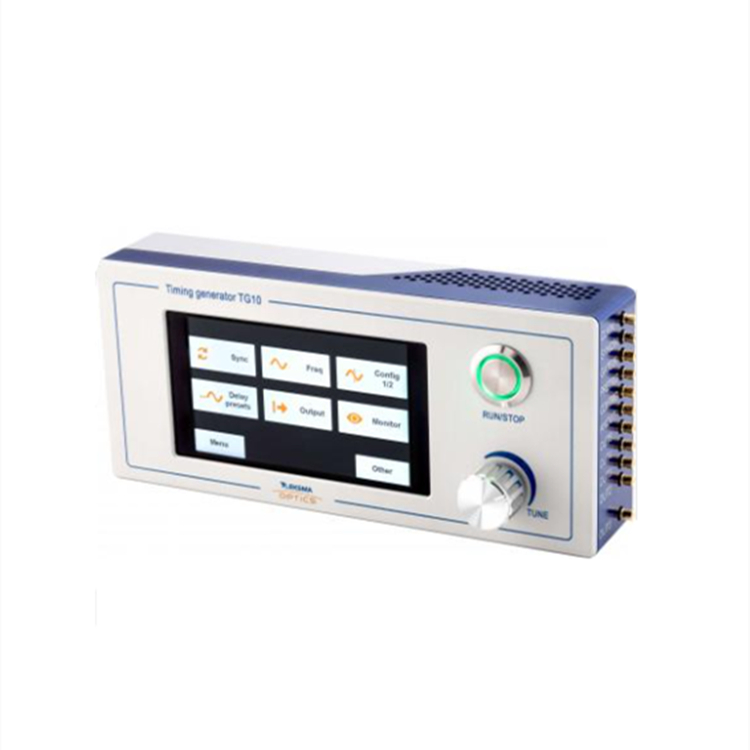

TG10 是专用于同步激光系统和激光组件的定时发生器,具有超稳定 0.2 ppm 内部时钟的紧凑型定时发生器,创建多达8 个延迟通道，以高达 100 MHz 的重复率准确同步到内部或外部时钟。具有准确的触发输出和很低的 3-5 ps 抖动，这使其成为条纹相机触发等高速采集系统的理想选择。除了标准脉冲发生器功能外，TG10 还允许通过 OR、AND、NOT 逻辑运算将多达 4 个脉冲输出组合成信号，并在延迟块中的两种配置之间即时切换。突发计数器、门输入、分频器或软件命令可用作配置开关信号源。配置开关用于以高度灵活的方式控制光脉冲选择器（EOM或AOM）。
- 能够锁定到外部时钟源，通常是光电二极管脉冲序列。然后触发系统锁定到激光振荡器，触发时间始终与光脉冲同相。
- 在延迟块中的两种配置之间即时切换。突发计数器、门输入、分频器或软件命令可用作配置开关信号源。配置开关用于以高度灵活的方式控制光脉冲选择器（EOM或AOM）。
- 低抖动同步脉冲输出用于高速采集系统，如条纹相机触发。典型的抖动是光脉冲的 3...5 ps。
- 控制接头，软件可控的多路复用器可以将任何输出信号转移到该连接器，以嗅探其他连接器上的内容，而不会干扰它们。
- 时钟输出：1:1、1:2频率。
- 至多 4 个脉冲输出可以通过 OR、AND、NOT 逻辑运算组合成单个信号。
- DAC 输出，控制，例如 AOM 通过。
- 超稳定的内部时钟 0.2 ppm
- 2 ns 至 150 ms 范围内的准确延迟控制
- 25 ps 定时分辨率
- 与外部脉冲串的高精度同步
- 数模转换器输出
|
产地 |
立陶宛 |
|
时间基准 |
|
|
内部光源 |
100 MHz 0.2 ppm TCXO |
|
外部光源，光学时钟 |
20-100 MHz |
|
内部速率发生器 |
|
|
来源 |
100 MHz时钟、光学时钟、SYNC IN、软件命令 |
|
速率（T0周期） |
50 ns-100 s（0.01 Hz至20 MHz） |
|
分辨率 |
10 ns或1个光学周期或1个SYNC IN周期 |
|
RMS抖动 |
<100 ps |
|
外部触发器，SYNC IN输入 |
|
|
系统模式 |
直接同步输入，同步输入重新计时到光学时钟 |
|
速率 |
DC至20 MHz |
|
阈值 |
1.3 V |
|
输入范围 |
0-5 V |
|
触发斜率 |
上升沿 |
|
RMS抖动，直接同步输入 |
<120 ps |
|
RMS抖动，SYNC IN重新计时 |
<5 ns |
|
插入延迟 |
<80 ns |
|
延迟发生器 |
|
|
通道，共8个 |
|
|
高分辨率频道 |
5 |
|
高分辨率通道，分辨率 |
25 ps |
|
低分辨率频道 |
3 |
|
低分辨率信道，分辨率 |
<10 ns |
|
延迟 |
0-150 ms |
|
脉冲宽度 |
2 ns-150 ms |
|
精度，高分辨率信道 |
2.5 ns+0.000001设定值 |
|
精度，低分辨率信道 |
≤10 ns+0.000001设定点 |
|
时基，内部时钟 |
100 MHz，0.2 PPM TCXO |
|
RSM抖动，信道到信道 |
<30 ps TTL输出，<4 ps PRET输出，<20ps LVDS输出 |
|
配置开关 |
|
|
系统模式 |
单触发脉冲串、连续、分频器、GATE IN、反向GATER IN |
|
突发计数器 |
1-65535 |
|
分频器 |
1-32767 |
|
输出，TTL/COMS |
|
|
电压@50Ω 负载 |
2.5 V或4.5 V |
|
电压@1 MΩ 负载 |
5V或9V |
|
电压选择5 V/9 V |
内部跳线 |
|
阻抗 |
50Ω |
|
上升时间 |
典型值1.5 ns |
|
输出，PRET |
|
|
脉冲幅度@50Ω 负载 |
>1V |
|
阻抗 |
50Ω |
|
上升时间 |
典型值200 ps |
|
输出，模拟 |
|
|
DAC分辨率 |
12位 |
|
max振幅@50Ω |
1伏 |
|
电源 |
|
|
电压 |
12 V±10% |
|
功率 |
max 15 W |
被动或主动模式锁定，Q开关激光器，脉冲或连续波（QCW）
数据采集系统触发
通用脉冲发生器
精细系统时钟源
激光脉冲列转换为纯净时钟源
