简介
CapTite 流体路由组件即使在高压下也能为配备 360μm 毛细管、1/32 英寸和 1/16 英寸管路的流体回路提供无泄漏连接。CapTite 组件设计用于降低死体积并易于清洁，从而确保多次运行后仍能保持长久使用寿命。一体式 CapTite 接头，结合 CapTite 互连件和 uProcess 自动化阀门、泵和传感器，您可以快速构建和重建简单和复杂的微流体回路。
请遵循以下指南和步骤，以确保无泄漏连接，从而让您专注于您的研究。
注重布局

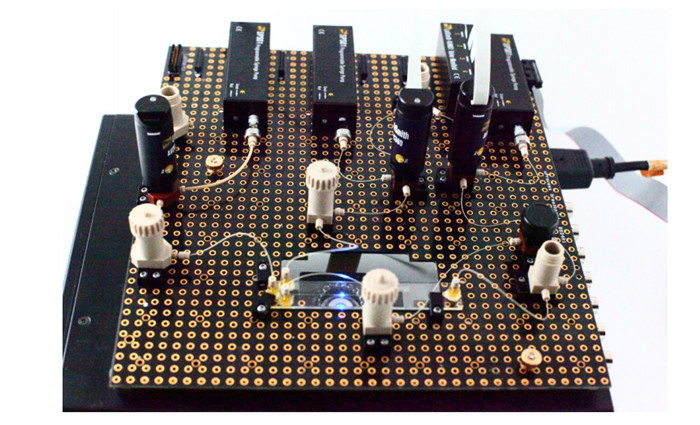

良好的微流体电路布局应更大限度地减少电路中的流体量，并更大程度地降低管道和连接件的压力。我们建议您首先布置组件，但不要将其固定或进行任何流体连接。尽可能在面包板安装的组件之间使用管道弯折或弯曲，这样管道长度就不需要那么精确。在互连件上使用垫片，有助于保持整个电路中的管道水平。
确定好布局后，请使用 T7 梅花螺丝刀和组件附带的螺丝将组件安装到面包板上。使用合适的螺丝可以更大程度地减少面包板安装孔磨损的可能性。避免过度拧紧螺丝，否则会导致组件断裂。
整齐切割
现在所有组件都已安装到位，您可以测量并切割所有管路至正确的长度。所有切口应尽可能短，以免浪费液体，但不要太短以免对连接处造成压力。
整齐的切口至关重要：对于 PEEK 管，请使用刀片或小刀在管路上进行直角切割。
对于熔融石英管，请使用切割石在管路上刻划，然后轻轻掰断，使管路整齐断开。
进行连接

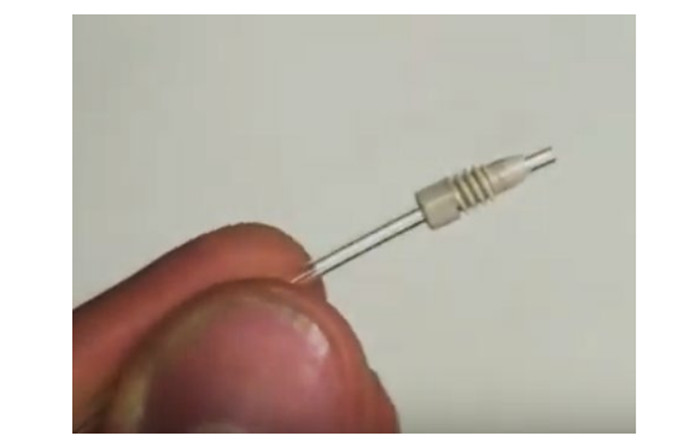

- 将管路插入 CapTite 一体式接头。管路应从接头末端伸出，
如下图所示。

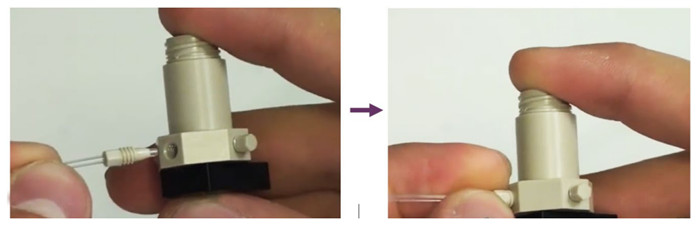

- 将接头和管子拧入组件的端口。此步骤建议用一只手将管子推入端口，另一只手将连接器拧紧。

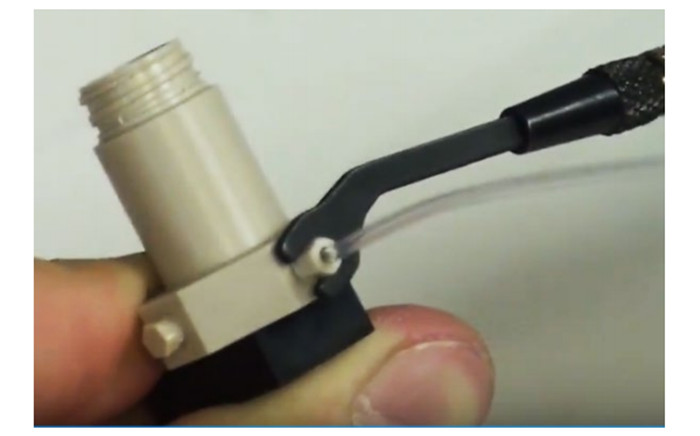

- 通常情况下，用手拧紧即可。在某些高压回路中，可能需要使用附带的六角扳手将接头再拧紧 1/4 圈。您也可以使用六角扳手拧紧组件之间狭小空间内的连接。
注意：请勿过度拧紧接头，否则会导致 CapTite 损坏。

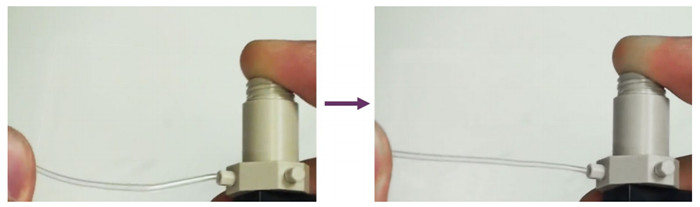

- 轻轻拉动导管，确认其已固定牢固。如果导管从 CapTite 中脱落，请取出并重复上述步骤，确保导管延伸超过一体式接头的末端，如上图所示。
- 您可以将 CapTite 一体式插头插入系统出口，并用手动注射器向回路加压，以测试每个连接。请仅使用空气加压，以免污染回路。
连接故障排除

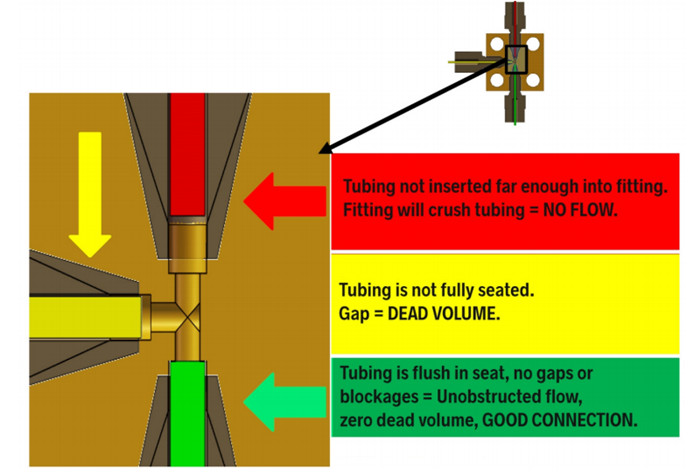

下图显示了新连接可能出现的三种情况。
上方红色连接表示管子未完全插入一体式接头。拧紧接头时，管子末端会被挤压，从而阻碍流体流动。
黄色连接表示管子已插入足够深，避免了挤压，但还不足以完全固定在连接器中。流体可以正常流动，但管子和接头座之间留有空隙
会形成死体积，造成流体浪费。如果空隙过大，该连接还可能出现泄漏。
下方绿色连接表示管子已完全固定，从而形成畅通无阻、无泄漏的连接，死体积为零。
