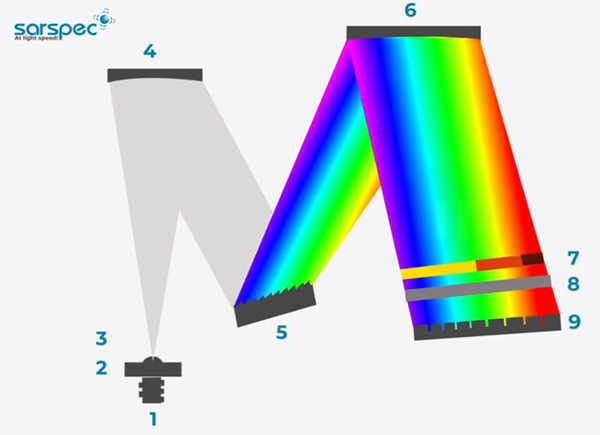

Sarspec 生产的光谱仪是高品质系统，配有铝合金光学平台，每个光学元件都经过彻底优化。光学平台内的光学元件采用对称 Czerny-Turner 配置组装，可显著提高光谱仪的灵敏度。Sarspec 光谱仪简单的形式由入口狭缝 (2)、准直镜 (4)、衍射光栅 (5)、聚焦镜 (6) 和探测器 (9) 组成。
1.SMA 连接器
2.狭缝
3.长通滤光片
4.准直镜
5.光栅
6.聚焦镜
7.聚光透镜
8.排序滤光片
9.探测器
光源或样品发出的光通过标准 SMA 905 连接器 (1) 进入光谱仪，并由第一面镜子 (4) 准直至衍射光栅 (5)。衍射光栅将入射的多色光分离为单色光，并将其导向第二面镜子 (6)，第二面镜子将单色光聚焦到 CCD 探测器阵列 (9) 上。
可以添加其他光学元件，例如用户可更换的光学滤光片 (3)（放置在入口狭缝后，用于选择波长范围或衰减光）、聚光透镜 (7)（用于提高光谱仪的灵敏度）和排序光学滤光片 (8)（用于阻止更高阶的衍射光栅到达探测器），这些元件可提高光谱仪的灵活性和性能。
检测到的光如何变成光谱？
在像素检测器线中，每个元素（像素）检测单色光的一小部分并给出单独的电输出。来自多个像素的多个信号的组合将构建一个具有每个像素强度（计数）的光谱。
后验校准将允许从像素到波长的转换，从而产生最终输出：具有强度（计数）信息的光谱作为波长的函数。这将是使用 Sarspec 光谱仪获得的所有结果的基础。
