Agiltron的数字2D微机电系统技术
来源：网络
阅读：1914
发布时间：2025-01-22 15:03:34
基于微机电系统的光开关可分为两种方法：数字 1D 和模拟 2D。在这两种情况下，都是通过驱动微型反射镜将光从给定的输入端口重新定向到给定的输出端口。在模拟 2D 开关中，通过旋转镜面来实现开关功能，这就需要带有固件的电子设备来保持每个耦合位置。这些开关的缺点是在断电时会丢失位置，以及在切换过程中信号可能会泄漏到非预期通道的无命中问题。2D 也不适合同时通过几个端口输入光线，因为这可能会超过功率阈值并对反射镜造成损坏。不过，当 N>8 时，2D 是 1xN 开关中最低的。

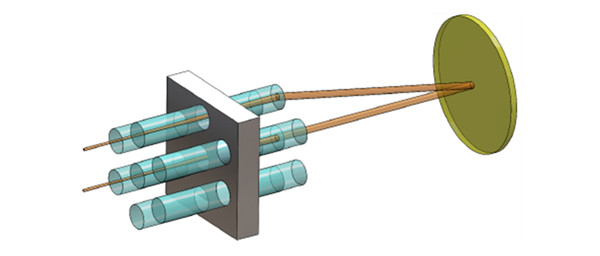

图 1.模拟 2D 1xN MEMS 开关

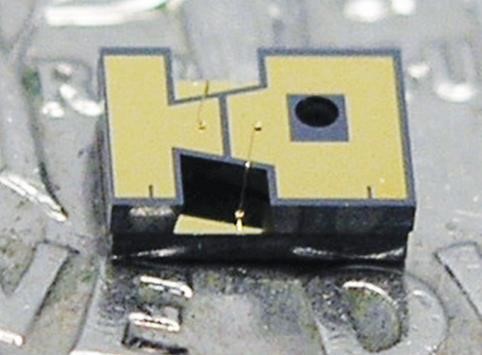

在一维 MEMS 开关中，每个镜面只能在两个数字位置内移动：进入或离开光路。我们使用的专有热致动数字 MEMS 具有快速开关、直接低驱动电压、防振动故障安全锁存以及断电时保留光路等主要优势。典型的 MEMS 镜面排列和数字光学开关的工作原理如图 2 所示。
1D MEMS 的 1×2 和 2×2 配置成本最低。

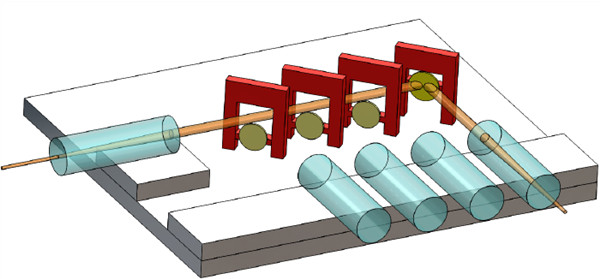

图 2.数字 1D 1xN MEMS 开关
